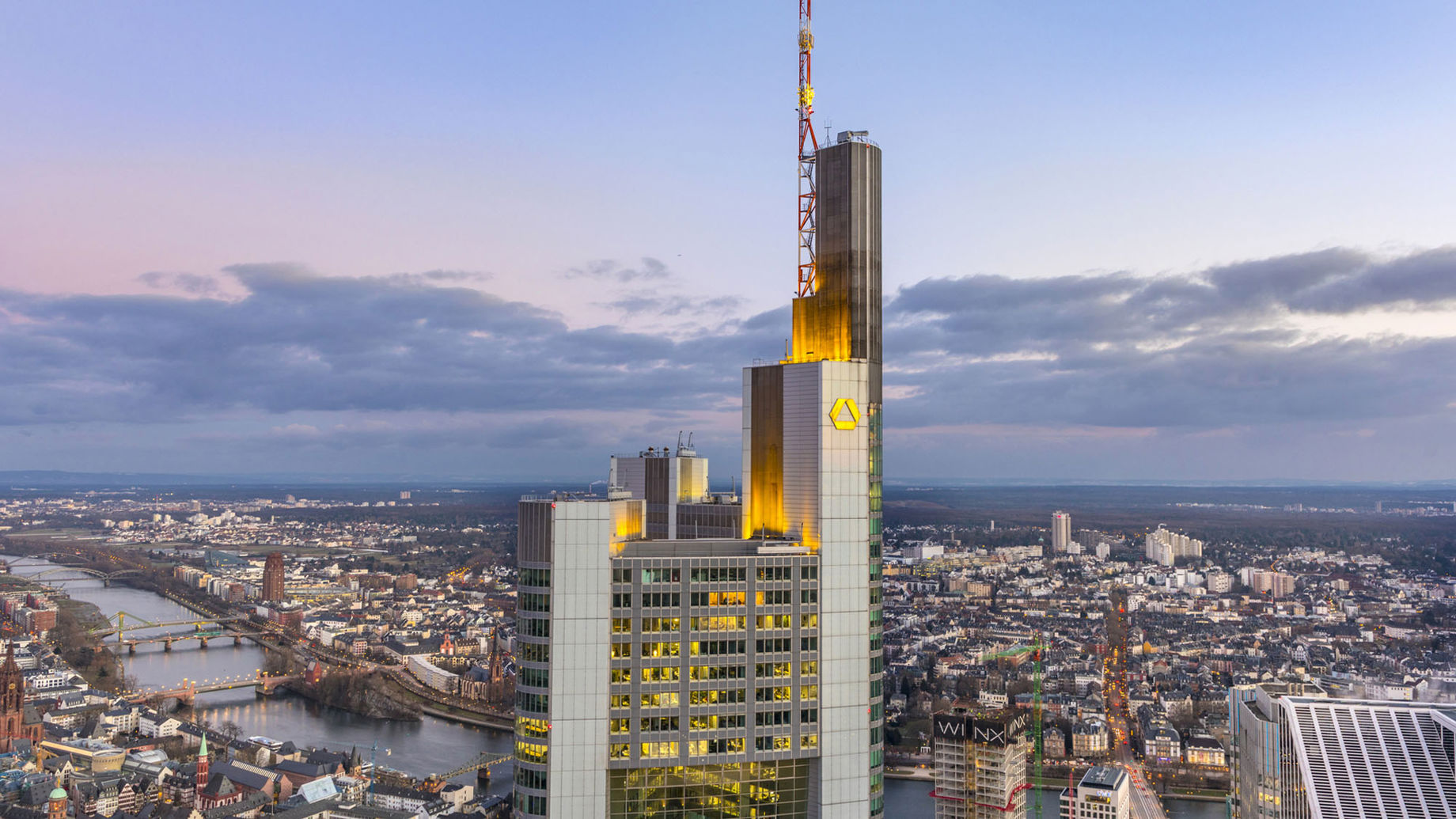

Mit 259 Metern ist der Commerzbank-Turm das h?chste Geb?ude Deutschlands mit 45 Büroetagen. Das Hochhaus mit seinem lichtdurchfluteten zentralen dreieckigen Atrium wurde von Foster & Partner Architects entworfen und 1997 fertiggestellt.

Arup hat die Tragwerksplanung dieses innovativen Bauvorhabens verantwortet und lieferte darüber hinaus Verkehrsstudien sowie geotechnische, wind- und brandschutztechnische Untersuchungen bis zur Entwurfsplanung.

Wir haben das Tragwerk als Rohrkonstruktion mit einem außenliegenden Aussteifungssystem aus Vierendeel-Rahmen konzipiert, das erste seiner Art in Deutschland.

Erstes Tube-Tragwerk in Deutschland

Der Commerzbank Tower hat 62 Stockwerke, davon 50 oberirdisch. Er steht auf einer Pfahlgründung mit 111 Großbohrpfählen, die bis zu 50 m tief in den Erdboden reichen.

Die Grundform bildet ein gleichseitiges Dreieck mit abgerundeten Ecken und leicht konvexen Seitenfassaden, die ein 160 m hohes Atrium umschließen. Dieser licht- und luftdurchflutete Bereich erstreckt sich über 43 Stockwerke und wird durch insgesamt neun innenliegende Themengärten mit jeweils 15 m Höhe spiralförmig versetzt gegliedert. Das Haupttragesystem haben wir so geplant, dass es ein in Deutschland bis dahin einmaliges Tube-Tragwerk mit außenliegendem Aussteifungssystem aus Vierendeel-Rahmen bildet.

Die Geschossdecken bestehen aus 13 cm dicken, weit gespannten Stahlverbunddecken und ermöglichen stützenfreie Bürotrakte auf rund 400 m².
